閥門之中閘閥、截止閥、蝶閥、球閥最為常見，但是其產品質量的好壞，核驗的方法卻是大家一直頭疼的問題，本期我們將結合上海閥門廠家——華鋼閥門自身的蝶閥試驗規程進行分條解析，讓大家更好的了解規范的蝶閥標準和檢驗系統，更安全的選購閥門。

一、靜壓壽命試驗的常規定義

靜壓壽命試驗的定義：在試驗室條件下，閥門在受介質壓力作用時，進行從全開到全關的循環操作的試驗。

靜壓壽命試驗次數：閥門進行靜壓壽命試驗，能保持標準要求性能的開關循環總次數。

二、試驗要求

1)需進行靜壓壽命試驗的蝶閥應是密封型的，蝶閥的性能應符合GB/T 13927的要求。

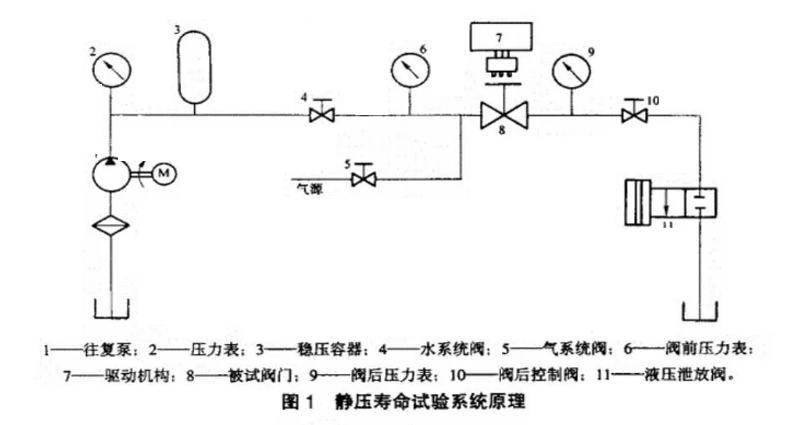

2)靜壓壽命試驗的試驗系統原理圖如圖所示。

3)試驗介質為常溫水。若需用空氣作試驗介質，應按閥門的額定壓差控制試驗時的開啟壓差。

4)無論蝶閥是采用何種方式操作的，進行靜壓壽命試驗時，其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動或由蝸輪減速機構帶動的手動操作蝶閥，應用壽命試驗機的驅動機構帶動蝶閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的蝶閥，應用其所配帶的操作驅動裝置帶動蝶閥進行啟閉循環試驗。

5)靜壓壽命試驗時，從全關保持密封位置為起點，閥門的開度應達到其實際開度的90%以上。

6)靜壓壽命試驗時，從開啟位置到關閉的過程，體腔內應充滿介質并帶壓，介質壓力為90%～100%的閥門公稱壓力;到達關閉位置后，蝶閥的出口側應將介質壓力釋放。蝶閥在試驗介質的壓差條件下開啟。蝶閥有額定壓差要求時，試驗時應以額定壓差為試驗壓差。

7)由行程位置控制關閉密封的蝶閥，試驗時控制關閉位置;靠力矩關閉密封的蝶閥，試驗時應按以蝶閥試驗測量得到的最大啟閉力矩操作，應在每次啟閉時均能保持蝶閥的密封，但操作力矩不得超過一人用蝶閥所配帶的操作手輪所能產生的力矩或產品標準規定的操作力矩。

8)行程位置的重復偏差應小于1°;操作力矩重復偏差應小于±5%。

9)靜壓壽命試驗過程中，應根據密封副配對材料的特性，每啟閉循環200～500次，進行一次密封性能和操作力矩的檢查。密封性能合格后，繼續試驗;手動操作的蝶閥，若操作力矩有變化可予以調整，用其他操作機構操作的蝶閥，不能予以調整。

10)若蝶閥有安裝位置要求時，應以要求的安裝位置安裝。并以閥門要求的流向安裝，沒有流向要求時，任意方向安裝。

11)靜壓壽命試驗次數的記錄，應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號，采用電磁計數器記錄。

以上便是蝶閥靜壓壽命試驗的常規定義及系統原理，那針對其試驗的方法以及檢驗的次數，我們將在下期專題中為大家繼續講解。
